Konstruktor - Wiązary dachowe

Moduł Wiązary dachowe należy do grupy programów wspomagających projektowanie i obliczenia konstrukcji drewnianych. Umożliwia analizę statyczną i wymiarowanie 32 podstawowych typów, parametrycznie zdefiniowanych dwuspadowych schematów statycznych wiązarów. Podczas obliczeń mogą być uwzględnione wpływy podatnych podpór sprężystych na statykę konstrukcji. Wymiarowanie wykonywane jest wg normy: PN-B-03150: 2002 z uwzględnieniem aktualnych zmian.

Moduł umożliwia:

• automatyczny dobór grup obciążeń,
• rozkład poszczególnych typów obciążeń na krokwie,
• wprowadzanie i modyfikację współczynników osłabienia przekroju i współczynników wyboczenia,
• uwzględnianie wpływu podpór sprężystych w obliczeniach statycznych a także obliczanie przemieszczeń z uwzględnieniem wpływu ścinania,
• pełzania i wilgotności.

Program pozwala również na wymiarowanie elementów prętowych policzonych w Ramie 2D.

Podstawowe możliwości programu to, m. in.:

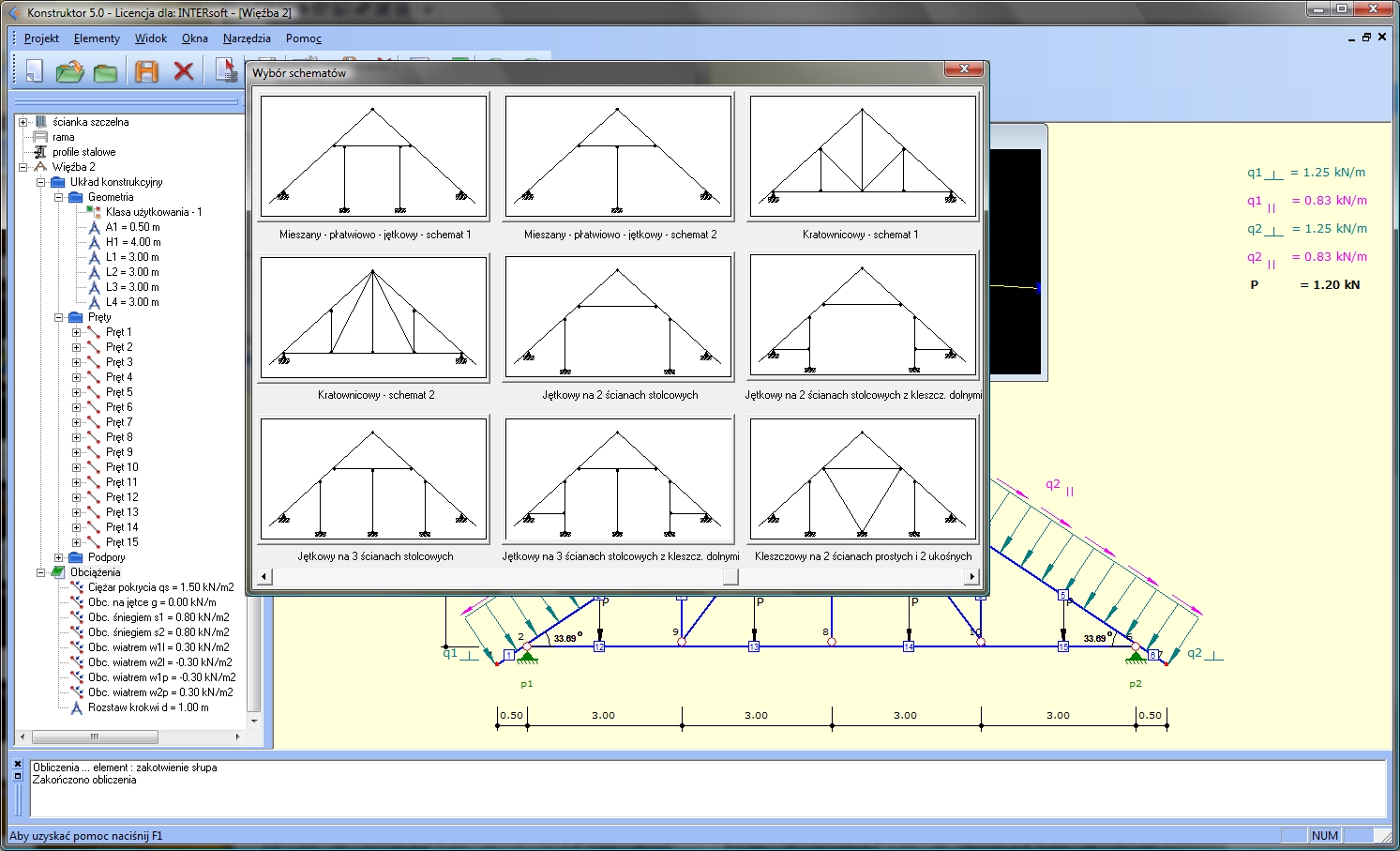

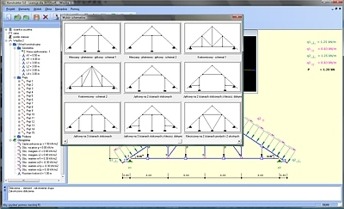

• Możliwość wprowadzenia 32 podstawowych typów płaskich wiązarów dachowych dwuspadowych, z możliwością zmian ich geometrii w ramach danego schematu.
• Uwzględnione wszystkie klasy drewna litego i klejonego.
• Sprawdzanie poprawności układu geometrycznego na etapie jego wprowadzania.

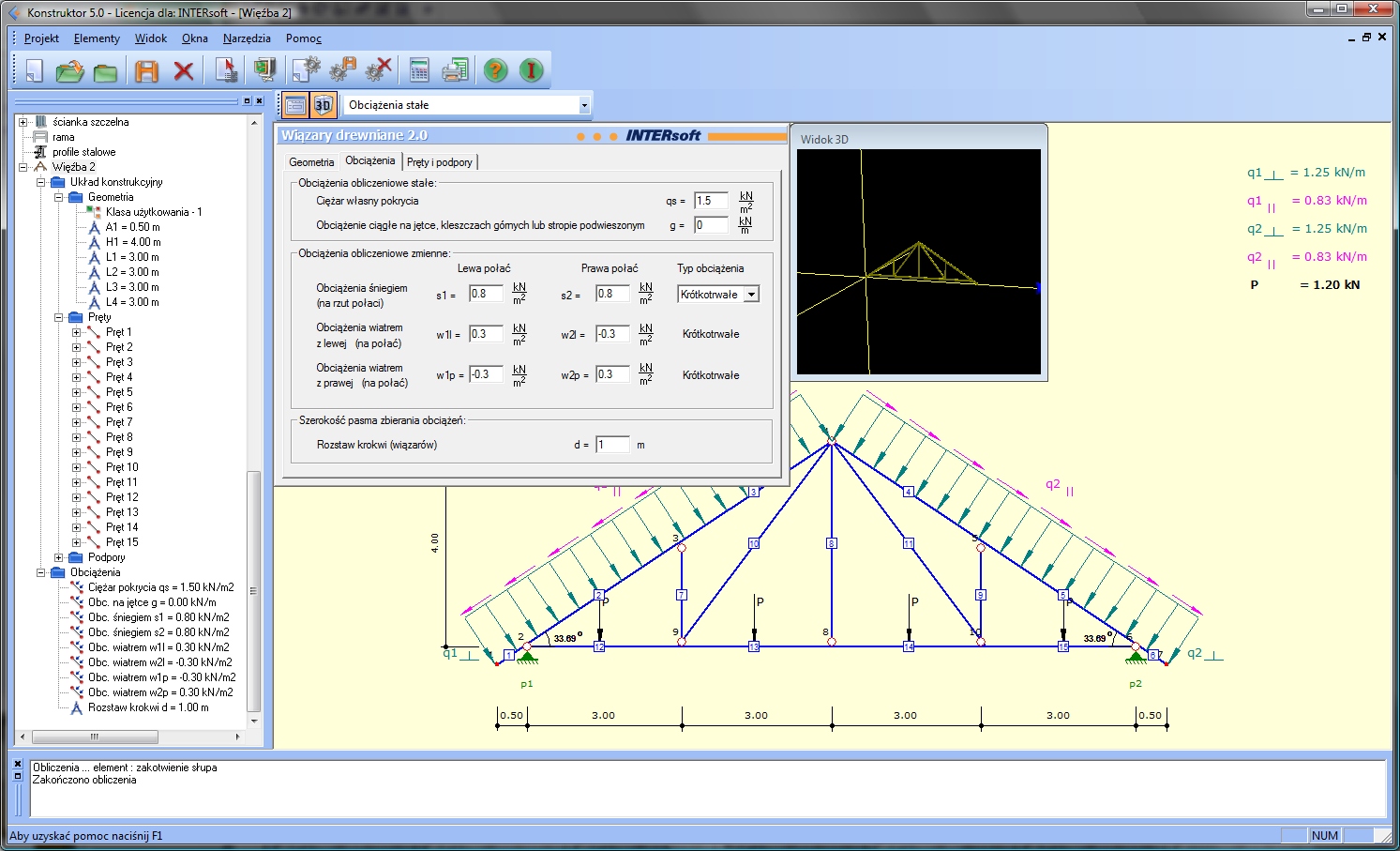

• Możliwość definiowania wartości obciążeń dla pięciu typowych schematów obciążenia: obciążenia stałe + ciężar własny konstrukcji, śnieg-lewa połać, śnieg prawa połać, wiatr z lewej, wiatr z prawej.
• Automatyczny rozkład obciążeń na krokwiach (obciążenie prostopadłe i równoległe do połaci).
• Możliwość indywidualnego definiowania geometrii przekroju każdego pręta (przekroje prostokątne pojedyncze i podwójne z możliwością ich obrotu o 90 °).
• Domyślne lub indywidualnie definiowane współczynniki wyboczenia poszczególnych prętów.
• Możliwość stosowania współczynników osłabienia przekroju dla danego trybu jego pracy.
• Załączona biblioteka typowych przekrojów tarcicy iglastej.
• Generowanie obwiedni obciążeń po pięciu schematach statycznych z uwzględnieniem wykluczających się schematów od obciążenia wiatrem.
• Wymiarowanie poszczególnych prętów wiązara w stanie granicznym nośności na ekstremalne wielkości z obwiedni z uwzględnieniem następujących stanów pracy konstrukcji: zginanie z uwzględnieniem stateczności lokalnej, zginanie ze ściskaniem, ściskanie ze zginaniem, ściskanie, rozciąganie ze zginaniem, rozciąganie, ścinanie.
• Obliczenie przemieszczeń prętów wiązara z uwzględnieniem wpływu ścinania oraz pełzania i wilgotności drewna (czynniki reologiczne).
• Możliwość korzystania z załączonych generatorów podatności podpór sprężystych (oparcie na płatwii lub ściance kolankowej).
